内六角扳手的规格和尺寸

1.内六角扳手的规格


所谓的内六角扳手的规格就是，

1.日本工业规格的JIS B 4648 六角棒スパナ
2.国际标准化机构的ISO 2936 Assembly tools for screws and nuts Hexagon socket screw keys
3.美国机械学会的ASME B18.3 Socket Cap, Shoulder, and Set Screws, Hex and Spline Keys (Inch Series)

等等。

JIS_B_4648上记载的似乎只有公制而没有英制。而且ISO_2936上面也是只有公制没有英制记载。
(也就是说英制不是国际标准规格)
有关于英制是在美国机械学会中有记载。
但是，在生产厂商中与规格不符的尺寸或长度的商品被生产制造的例子就有很多。为了确认尺寸，即使看了规格表也很少予以参考。
「那究竟都有什么样尺寸大小的内六角扳手呢？」这也只有去参考不同的厂商的商品目录了。
而且，在日本的生产厂商中，株式会社エイト就是生产制造尺寸种类最多的一家公司。



2.内六角扳手的尺寸（公制）

「内六角扳手的尺寸有多少种呢？」会有很多人有这样的疑问。
下面是JISB4648:2008和ASAHItool：以及2011EIGHT：2010的内六角扳手（黑）的商品目录值的比较一览表。根据不同的厂商生产的不同长度的商品进行的比较。而且，长度是采用的标准尺寸（通常尺寸）。

在EIGHT公司的栏（右栏）中就目前来讲是尺寸种类最多的。这以外的尺寸在市场上基本不存在。

　注：表的空栏处就是没有尺寸大小记载的意思。

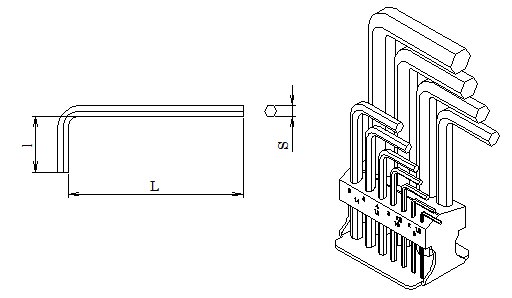

S:尺寸（宽度）　L:长柄的长度　ｌ:短柄的长度　　 　　　　　　　　单位：mm

JIS规格

ASAHI-AW

EIGHT-001

JIS B4648
2008

商品目录值
2011

与JIS的差

商品目录值
2010

与JIS的差

S

L

l

S

L

l

差L

差l

S

L

l

差L

差l
0.7 32 6           0.71 34 8 2 2
0.9 32 10           0.89 34 10 2 0
1.3 40 12           1.27 46 14 6 2
                1.4 50 11
1.5 45 14 1.5 45 14 0 0 1.5 52 12 7 -2
2 50 16 2 50 16 0 0 2 58 12 8 -4
                2.4 60 15
2.5 56 18 2.5 56 18 0 0 2.5 60 15 4 -3
3 63 20 3 63 20 0 0 3 65 20 2 0
                3.5 68 22
4 70 25 4 72 23 2 -2 4 72 25 2 0
                4.5 76 27
5 80 28 5 80 28 0 0 5 80 28 0 0
                5.5 85 30
6 90 32 6 90 32 0 0 6 90 32 0 0
      7 95 34     7 95 34
8 100 36 8 100 36 0 0 8 100 36 0 0
                9 106 38
10 112 40 10 112 40 0 0 10 112 40 0 0
                11 118 42
12 125 45 12 125 45 0 0 12 125 45 0 0
                13 132 50
14 140 56 14 140 56 0 0 14 140 55 0 -1
                15 150 57
      16 157 63     16 153 57
17 160 63 17 160 63 0 0 17 160 60 0 -3
                18 170 65
19 180 70 19 180 70 0 0 19 175 70 -5 0
                20 185 72
      21 198 75     21 198 75
22 200 80 22 200 80 0 0 22 200 80 0 0
                23 210 85
24 224 90 24 224 90 0 0 24 225 90 1 0
      26 250 100     26 245 95
27 250 100 27 250 100 0 0 27 250 100 0 0
                30 290 120
32 315 125 32 315 125 0 0 32 315 125 0 0
36 355 140 36 355 140 0 0 36 320 130 -35 -10
41 435 195 41 400 160 6 6 41 390 140 -4 -14
46 480 215 46 440 180 6 11 46 410 155 -24 -14
      50 480 200     50 430 170


2.1　JIS规格和ISO规格（公制）

JIS规格和ISO规格的标准尺寸进行比较后。
ISO规格的尺寸种类要比JIS规格的多，但长度两者是相同的。
JIS规格是对应ISO规格而被制定的。

JIS規格

   ISO規格
JIS B4648
2008		   ISO 2936
2001

JISとの差

S L l   S L l 差L 差l
0.7 32 6   0.7 32 6 0 0
0.9 32 10   0.9 32 10 0 0
1.3 40 12   1.3 40 12 0 0
1.5 45 14   1.5 45 14 0 0
2 50 16   2 50 16 0 0
2.5 56 18   2.5 56 18 0 0
3 63 20   3 63 20 0 0
        3.5 66 22
4 70 25   4 70 25 0 0
        4.5 75.5 26
5 80 28   5 80 28 0 0
6 90 32   6 90 32 0 0
        7 95 34
8 100 36   8 100 36 0 0
        9 105 38
10 112 40   10 112 40 0 0
        11 118 42
12 125 45   12 125 45 0 0
        13 132 50
14 140 56   14 140 56 0 0
        15 146 58
        16 152 60
17 160 63   17 160 63 0 0
        18 170 66
19 180 70   19 180 70 0 0
        21 190 75
22 200 80   22 200 80 0 0
        23 210 85
24 224 90   24 224 90 0 0
27 250 100   27 250 100 0 0
        29 282 112
        30 285 112
32 315 125   32 315 125 0 0
36 355 140   36 355 140 0 0
41 435 195
46 480 215


2.2 内六角扳手的英制（英寸）

下表是美国机械学会的ASME规格的英制规格。虽然不能确定这个规格是否是英制的一般规格，所以仅供参考。
由于在英制单位中大小很难理解，所以右侧则换算成了公制单位。
英制的单位分用分数计数和小数计数 ，下表左侧的S（尺寸)则采用了两种计数法。并且规定了一英寸等于25.4mm。

ASME規格
ASME B18.3-2003
英制单位（in,)   公制单位(mm)
S L(Max.) l(Max.)   S L(Max.) l(Max.)
… 0.028 1.312 0.312   0.711 33.325 7.925
… 0.035 1.312 0.438   0.889 33.325 11.125
… 0.050 1.750 0.625   1.270 44.450 15.875
1/16 0.062 1.844 0.656   1.575 46.838 16.662
5/64 0.078 1.969 0.703   1.981 50.013 17.856
3/32 0.094 2.094 0.750   2.388 53.188 19.050
7/64 0.109 2.219 0.797   2.769 56.363 20.244
1/8 0.125 2.344 0.844   3.175 59.538 21.438
9/64 0.141 2.469 0.891   3.581 62.713 22.631
5/32 0.156 2.594 0.938   3.962 65.888 23.825
3/16 0.188 2.844 1.031   4.775 72.238 26.187
7/32 0.219 3.094 1.125   5.563 78.588 28.575
1/4 0.250 3.344 1.219   6.350 84.938 30.963
5/16 0.312 3.844 1.344   7.925 97.638 34.138
3/8 0.375 4.344 1.469   9.525 110.338 37.313
7/16 0.438 4.844 1.594   11.125 123.038 40.488
1/2 0.500 5.344 1.719   12.700 135.738 43.663
9/16 0.562 5.844 1.844   14.275 148.438 46.838
5/8 0.625 6.344 1.969   15.875 161.138 50.013
3/4 0.750 7.344 2.219   19.050 186.538 56.363
7/8 0.875 8.344 2.469   22.225 211.938 62.713
1 1.000 9.344 2.719   25.400 237.338 69.063
1 1/4 1.250 11.500 3.250   31.750 292.100 82.550
1 1/2 1.500 13.500 3.750   38.100 342.900 95.250
1 3/4 1.750 15.500 4.250   44.450 393.700 107.950
2 2.000 17.500 4.750   50.800 444.500 120.650
2 1/4 2.250 19.500 5.250   57.150 495.300 133.350
2 3/4 2.750 23.500 6.250   69.850 596.900 158.750
3 3.000 25.500 6.750   76.200 647.700 171.450


注释：这个英制规格比公制规格有更大尺寸，
公制规格最大46mm、英制规格最大3in（76.2mm）
真不愧是美国使用的商品都是大型的。
