六角レンチの規格とサイズ
(ミリ・インチ)

六角レンチはなぜばらばらに?
→詳細はこちら

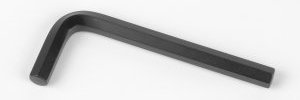

六角レンチ



1. 六角レンチの規格



六角レンチの規格には、

1.日本工業規格の JIS B 4648 六角棒スパナ
2.国際標準化機構の ISO 2936 Assembly tools for screws and nuts Hexagon socket screw keys
3.米国機械学会の ASME B18.3 Socket Cap, Shoulder, and Set Screws, Hex and Spline Keys (Inch Series)

などがあります。

インチサイズの規格がJISにどのように記載されているのか調べてみましたが、
JIS_B_4648に記載されているのは、ミリサイズのみでインチサイズはないようです。またISO_2936もインチサイズの記載はありませんでした。(JISやISOではインチのサイズは扱わないようですね。)
インチサイズについては米国機械学会のASME_B18.3に記載されています。

メーカでは規格によらないサイズや長さのものも製造されています。よって、サイズや長さを確認するために規格をみただけでは十分ではありません。
 「どのようなサイズの六角レンチがあるのか?」は、色々なメーカーのカタログを確認するのが良さそうです。

なお、日本のメーカーでは、株式会社エイトが一番沢山のサイズを製造しているようですね。


2. 六角レンチのサイズ(ミリ)


「六角レンチのサイズって、どんな種類があるのだろう?」と思っている人も多いかと思います。

 下表はJISB4648:2008と、ASAHIツール:2011及びエイト:2017の六角レンチ(黒)のカタログ値を比較した一覧です。メーカによって長さに違いがあるのでそれを比較してみました。なお、長さは標準サイズ(レギュラーサイズ)のものを掲載しています。
 エイトの欄(右の欄)で一番多くのサイズを確認することができます。でも、これ以外にも市場には存在するかもしれません。

 注:表の空欄はそのサイズが記載されてないことを意味します。


六角レンチ

S:サイズ(二面幅) L:長柄の長さ l:短柄の長さ        単位:mm

JIS規格



ASAHI-AW



エイト-001

JIS B4648
2008



カタログ値
2011

JISとの差



カタログ値
2017

JISとの差

S

L

l



S

L

差L

差l



S

L

l

差L

差l

0.7

32

6















0.71

34

8

2

2

0.9

32

10















0.89

34

10

2

0

1.3

40

12















1.27

46

14

6

2





















1.4

50

11





1.5

45

14



1.5

45

14

0

0



1.5

52

12

7

-2

2

50

16



2

50

16

0

0



2

58

12

8

-4





















2.4

60

15





2.5

56

18



2.5

56

18

0

0



2.5

60

15

4

-3

3

63

20



3

63

20

0

0



3

65

20

2

0





















3.5

68

22





4

70

25



4

72

23

2

-2



4

72

25

2

0





















4.5

76

27





5

80

28



5

80

28

0

0



5

80

28

0

0





















5.5

85

30





6

90

32



6

90

32

0

0



6

90

32

0

0









7

95

34







7

95

34





8

100

36



8

100

36

0

0



8

100

36

0

0





















9

106

38





10

112

40



10

112

40

0

0



10

112

40

0

0





















11

118

42





12

125

45



12

125

45

0

0



12

125

45

0

0





















13

132

50





14

140

56



14

140

56

0

0



14

140

55

0

-1





















15

150

57













16

157

63







16

153

57





17

160

63



17

160

63

0

0



17

160

60

0

-3





















18

170

65





19

180

70



19

180

70

0

0



19

175

70

-5

0





















20

185

72













21

198

75







21

198

75





22

200

80



22

200

80

0

0



22

200

80

0

0





















23

210

85





24

224

90



24

224

90

0

0



24

225

90

1

0









26

250

100







26

245

95





27

250

100



27

250

100

0

0



27

250

100

0

0





















30

290

120





32

315

125



32

315

125

0

0



32

315

125

0

0

36

355

140



36

355

140

0

0



36

320

130

-35

-10

41

435

195



41

400

160

6

6



41

390

140

-4

-14

46

480

215



46

440

180

6

11



46

410

155

-24

-14









50

480

200







50

430

170






コメント:ASAHIツールの4mmの長さがJIS規格と違うのはなぜ?







 2.1 JIS規格とISO規格(ミリ)


JIS規格とISO規格の標準サイズを比較してみました。
ISO規格の方がサイズの種類が多いですが、長さはJIS規格と同じです。
JIS規格はISO規格に合わせて作られているようです。

 六角レンチ
S:サイズ(二面幅) L:長柄の長さ l:短柄の長さ   単位:mm

JIS規格



ISO規格

JIS B4648
2008



ISO 2936
2001

JISとの差

S

L

l



S

L

l

差L

差l

0.7

32

6



0.7

32

6

0

0

0.9

32

10



0.9

32

10

0

0

1.3

40

12



1.3

40

12

0

0

1.5

45

14



1.5

45

14

0

0

2

50

16



2

50

16

0

0

2.5

56

18



2.5

56

18

0

0

3

63

20



3

63

20

0

0









3.5

66

22





4

70

25



4

70

25

0

0









4.5

75.5

26





5

80

28



5

80

28

0

0

6

90

32



6

90

32

0

0









7

95

34





8

100

36



8

100

36

0

0









9

105

38





10

112

40



10

112

40

0

0









11

118

42





12

125

45



12

125

45

0

0









13

132

50





14

140

56



14

140

56

0

0









15

146

58













16

152

60





17

160

63



17

160

63

0

0









18

170

66





19

180

70



19

180

70

0

0









21

190

75





22

200

80



22

200

80

0

0









23

210

85





24

224

90



24

224

90

0

0

27

250

100



27

250

100

0

0









29

282

112













30

285

112





32

315

125



32

315

125

0

0

36

355

140



36

355

140

0

0

41

435

195













46

480

215















2.2 六角レンチのインチサイズ(インチ)


下表は米国機械学会のASME規格でインチサイズです。この規格がインチサイズの一般的な規格なのかは分かりませんが参考になると思います。

インチ単位では大きさが分かりにくいので、右側にミリ単位に換算した表を掲載しています。
また
エイト:2017の六角レンチ(黒)のカタログ値と比較しています。

インチの単位は分数で表記する場合と小数点単位で表記する場合があり、下表左側のS(サイズ)ではその両方が記載されています。また、1インチは25.4mmと定義されています。

 六角レンチ
S:サイズ(二面幅) L:長柄の長さ l:短柄の長さ       単位:inch(mm)

ASME規格



エイト-001

ASME B18.3-2003



カタログ値 2017

インチ単位(in)



ミリ換算(mm)



インチ
単位(in)

柄の長さ
(mm)

S

L(Max.)

l(Max.)



S

L(Max.)

l(Max.)



S

L

l

0.028

1.312

0.312



0.711

33.325

7.925



0.028

34

8

0.035

1.312

0.438



0.889

33.325

11.125



0.035

34

10

0.050

1.750

0.625



1.270

44.450

15.875



0.050

46

14

1/16

0.062

1.844

0.656



1.588

46.838

16.662



1/16

46

13

5/64

0.078

1.969

0.703



1.984

50.013

17.856



5/64

50

14

3/32

0.094

2.094

0.750



2.381

53.188

19.050



3/32

56

17

7/64

0.109

2.219

0.797



2.778

56.363

20.244



7/64

58

18

1/8

0.125

2.344

0.844



3.175

59.538

21.438



1/8

60

20

9/64

0.141

2.469

0.891



3.572

62.713

22.631



9/64

65

22

5/32

0.156

2.594

0.938



3.969

65.888

23.825



5/32

68

24

3/16

0.188

2.844

1.031



4.763

72.238

26.187



3/16

75

25

7/32

0.219

3.094

1.125



5.556

78.588

28.575



7/32

81

27

1/4

0.250

3.344

1.219



6.350

84.938

30.963



1/4

88

30











7.144







9/32

95

34

5/16

0.312

3.844

1.344



7.938

97.638

34.138



5/16

98

34

3/8

0.375

4.344

1.469



9.525

110.338

37.313



3/8

110

37

7/16

0.438

4.844

1.594



11.113

123.038

40.488



7/16

118

42

1/2

0.500

5.344

1.719



12.700

135.738

43.663



1/2

125

45

9/16

0.562

5.844

1.844



14.288

148.438

46.838



9/16

138

55

5/8

0.625

6.344

1.969



15.875

161.138

50.013



5/8

153

57

3/4

0.750

7.344

2.219



19.050

186.538

56.363



3/4

175

70

7/8

0.875

8.344

2.469



22.225

211.938

62.713



7/8

200

80

1

1.000

9.344

2.719



25.400

237.338

69.063



1

235

95

1 1/4

1.250

11.500

3.250



31.750

292.100

82.550









1 1/2

1.500

13.500

3.750



38.100

342.900

95.250









1 3/4

1.750

15.500

4.250



44.450

393.700

107.950









2

2.000

17.500

4.750



50.800

444.500

120.650









2 1/4

2.250

19.500

5.250



57.150

495.300

133.350









2 3/4

2.750

23.500

6.250



69.850

596.900

158.750









3

3.000

25.500

6.750



76.200

647.700

171.450











コメント:

このインチ規格の方がミリ規格よりも大きなサイズまでありますね。
ミリ規格は最大46mm、インチ規格は最大3in(76.2mm)
さすがアメリカは扱うものが大きい。
日本で3inを製造しているところは有るのだろうか?




・六角レンチを使って回すねじは、キャップボルトが多いと思いますが、
 →「キャップボルトの規格とサイズ」を知りたい方はこちら

・六角レンチでどのサイズのキャップボルトが回せるのか知りたい方は、
 →「キャップボルトと六角レンチ」へ

また、

・止めねじを回す場合もあると思いますが、
 →「止めねじの規格とサイズ」を知りたい方はこちら

・六角レンチでどのサイズの止めねじが回せるのか知りたい方は、
 →「止めねじと六角レンチ」へ
